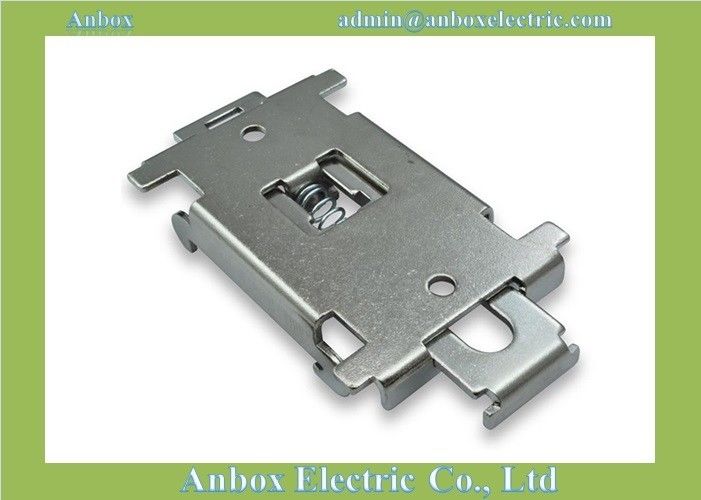

Metalowy zacisk przekaźnika półprzewodnikowego Klipsy montażowe na szynę DIN FHSD35

Szyna zaciskowa przekaźnika półprzewodnikowego FHS-D35 Metalowe zaciski montażowe na szynie DIN

Ogólny opis

Te wytrzymałe stalowe wsporniki / klipsy do montażu na szynie DIN są przydatne do montażu szerokiej gamy urządzeń na standardowej szynie DIN.Posiada płaską powierzchnię montażową i nawiercone otwory montażowe;Jest przeznaczony do standardowej szyny DIN 35 mm.

Mocowanie na szynie DIN ma sześć gwintowanych otworów montażowych, umożliwiających proste przykręcenie zamontowanego urządzenia do wspornika szyny DIN bez użycia nakrętek.

Te klipsy są bardzo łatwe do zamocowania i odłączenia od szyny DIN.Na szynie wspornik zatrzaskuje się na szynie na górnej i dolnej krawędzi szyny.Wspornik powinien być ustawiony w taki sposób, aby „nieruchomy” (nie obciążony sprężyną) koniec wspornika był przymocowany do górnej części szyny DIN, umożliwiając w ten sposób przeniesienie obciążenia na stały koniec.Sprężynowe przesuwane haki będą następnie chwytać spód szyny DIN.Taki układ zapewnia największą sztywność i nośność.Aby zdjąć klips DIN z szyny, wystarczy pociągnąć zatrzask zwalniający na dolnej krawędzi wspornika lub naprzemiennie nacisnąć wypustkę na górnej krawędzi (oba zaczepy są częścią tego samego mechanizmu przesuwnego).Powoduje to zwolnienie przesuwnych haczyków chwytających dolną część szyny i umożliwia odchylenie dolnej krawędzi wspornika od szyny DIN.Następnie cały wspornik można zdjąć z szyny DIN.

Wsporniki te są na przemian nazywane płytami do montażu na szynie DIN, zaciskami DIN, wspornikami na szynę DIN itp.

Arkusz danych dlamontaż radiatora klips do montażu na szynie din

1, montowany na: szynie DIN

2, Do użytku z: przekaźnikami półprzewodnikowymi

3, materiał: stal, wykończenie niklowane

4, gwintowane otwory montażowe: M4

5, dostępne dwa skyle

6, bez szyny DIN

7, NW: 54 g / szt

8, opakowanie: 100 sztuk / karton

9, wysyłka: DHL, UPS, Fedex, TNT

10, czas realizacji: 5 dni

Szczegółowe zdjęcia
